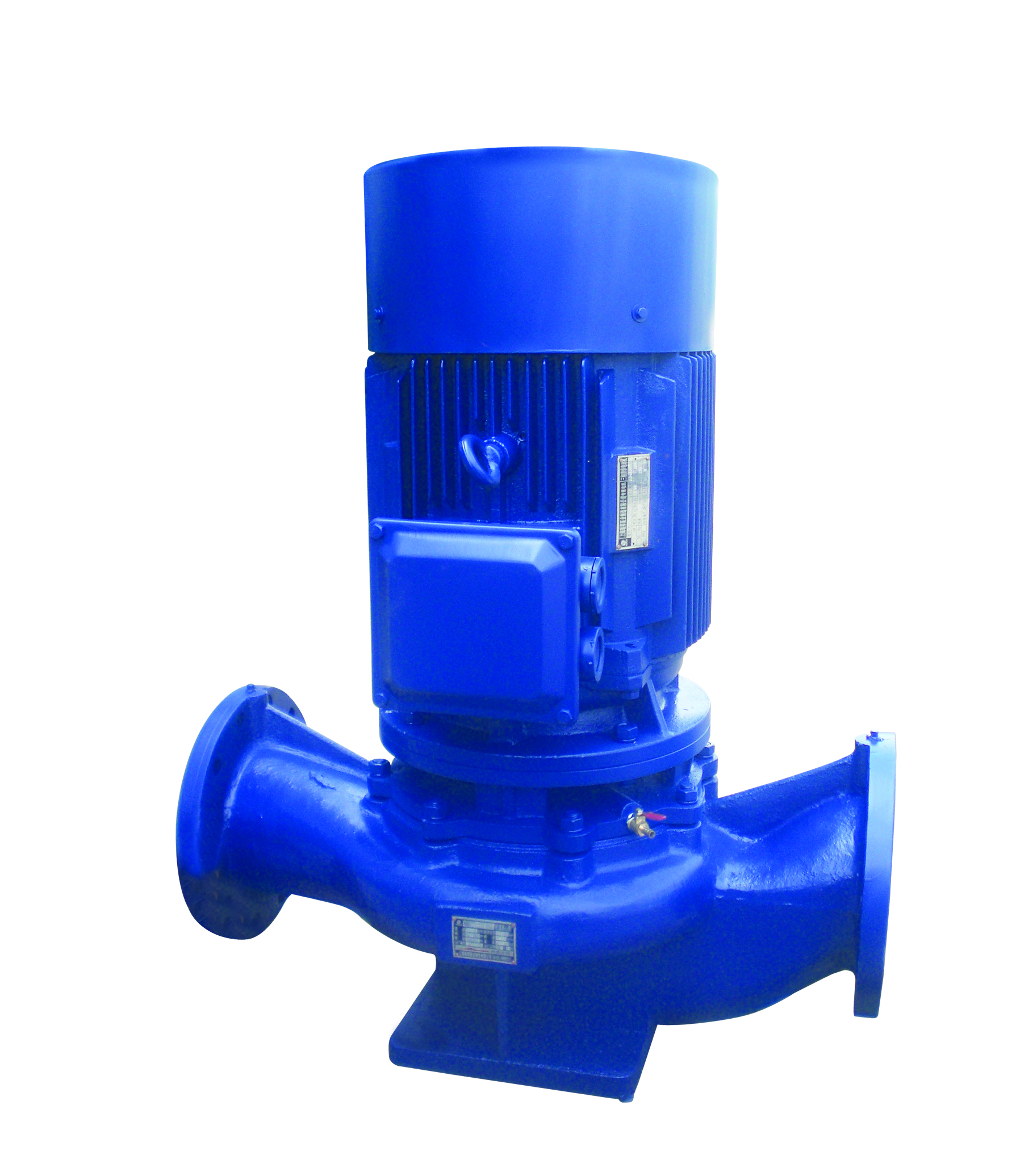

管道泵是化工及生活生產中，常見的設備，管道泵通常采用電機轉動泵軸，帶動葉輪旋轉完成輸送，電機在轉動泵軸中，如泵軸彎曲，會對泵產生故障，嚴重的直接損壞水泵和事故的發生，那么該如何檢修管道泵泵軸呢，泵軸出現彎曲怎么測量呢，有哪些步驟？
一、管道泵泵軸檢修
高壓離心水泵結構精密，動、靜部分之間間隙小 , 轉子的轉速高，軸的負荷重，因此對軸的要求嚴格 。軸的彎曲度一般不允許超過 0.05mm, 否則應進行直軸工作。解體后若發現泵軸有下列情況之一時 , 應更換新軸。軸的表面有裂紋 ; 軸的表面有被高速水流沖刷而出現較深的溝痕 , 尤其是在鍵槽處 ， 軸彎曲很大， 經多次直軸而又彎曲。對于泵軸個別部位有拉毛或磨損肘 , 可采用熱噴涂或涂鍍工藝進行修復 。
二、管道泵軸彎曲測量
對于測量管道泵軸彎曲時 , 應在室溫狀態下進行 。大部分軸可在平板或平整的水泥地上 , 將軸頸兩端支撐在滾珠架或 V 形鐵上進行測量 , 而重型軸如汽輪機轉子軸 , 一般在本體的軸承上進行。測量前應將軸向竄動限制在0.1mm 以內。
三、測量軸彎曲的步驟如下 ：
1、將軸沿軸向等分成若干測段,測量表面應盡量選擇在正圓沒有磨損和毛刺的光滑軸段。
2、將軸的端面分成若干等份（ 一般為八等份）。帶聯軸器的軸,可按聯軸器的螺栓孔等分 ， 沒有聯軸器的軸，以鍵槽為起點等分 ，并作上記號。等分點作為測點 , 以后的一切測量記錄都應與這些記號一致 。
3、將百分表裝在測量位置上（在每個測段都裝一百分表）, 測量桿要垂直軸線 , 其中心通過軸心 , 將表的大針調到 5 0 處 , 把小針調到量程中間 , 然后緩緩將輔轉動一圈 , 表針應回到始點 。
4、將軸按同一方向緩慢地轉動 , 依次測出各點讀數 , 并作好記錄 ，每個斷面測 8 點 。測量時各斷面應測兩次 , 以便校對 , 每次轉動的角度應一致 , 讀數誤差應小于 0.005mm。
5、根據記錄 , 算出各斷面的彎曲值。取同一斷面內相對兩點的差值的一半 , 繪制相位圖。
6、將同一軸向斷面的彎曲值 , 列入直角座標系。縱座標表示彎曲值 , 橫座標表示軸全長和各測量斷面間的距離。根據向位圖的彎曲值可連成兩條直線,兩直線的交點為近似較  大彎曲點 , 然后在該點兩邊多測幾點 , 將測得各點連成平滑曲線與兩直線相切,構成一條軸的彎曲曲線。
