大東海泵業無錫有限公司是一家專業的多級泵生產廠家。在客戶多級泵選型時，我公司水泵廠家會提供完善的多級泵型號、多級泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于D、DG型多級泵結構有什么特點的知識：

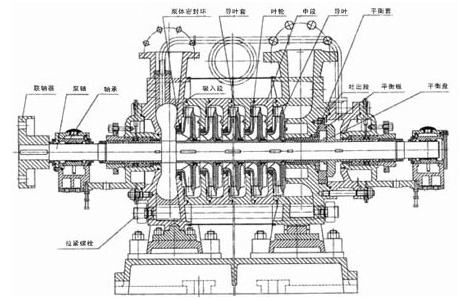

D、DG型多級泵結構圖：

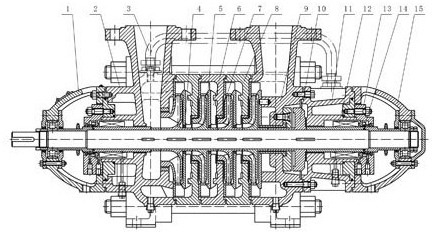

DG型多級泵（中低壓）結構圖.填料密封-水封水引自首級葉輪

1	軸承體	6	導葉	11	尾蓋
2	進水段	7	密封環	12	填料密封部件
3	平衡水管	8	中段	13	水冷填料壓蓋
4	導葉套	9	出水段	14	O型密封圈
5	葉輪	10	平衡盤	15	軸承部件

DG型多級泵（中低壓）結構圖.填料密封-水封水用外接水

DG型多級泵（中低壓）結構圖.填料密封-機械密封

1	軸承體	6	導葉	11	尾蓋
2	進水段	7	密封環	12	機械密封部件
3	平衡水管	8	中段	13	水冷機械壓蓋
4	導葉套	9	出水段	14	O型密封圈
5	葉輪	10	平衡盤	15	軸承部件

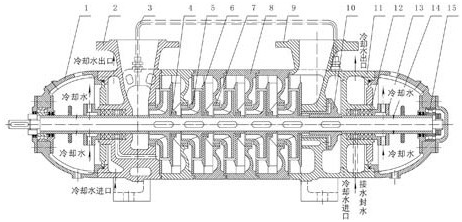

DG型多級泵（次高壓）結構圖.

D、DG型多級泵結構特點：
D、DG型多級泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。該系列多級泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。多級泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行白潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響多級泵的工作性能時應予更換。DG型多級泵的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。
次高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-6 7、DG155-67型泵可采用滑動軸承、  稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列多級泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
